鐵鉻鋁電爐絲的脆化傾向
鐵鉻鋁系電爐絲與鎳鉻電爐絲相比，其最大的缺點是 該系合金存在有脆化傾向。尤其在高溫長期使用之后更為明顯^鐵 鉻鋁合金的脆化傾向限制了它的應用范圍。
影響鐵鉻鋁系電爐絲力學性能最大的是475X：脆性和高溫脆

 鐵锫鋁合金的475 ℃脆性對力學性質的影響
合金長時間保持在4 00?50<TC區域，合金的 塑性和韌性開始下降。

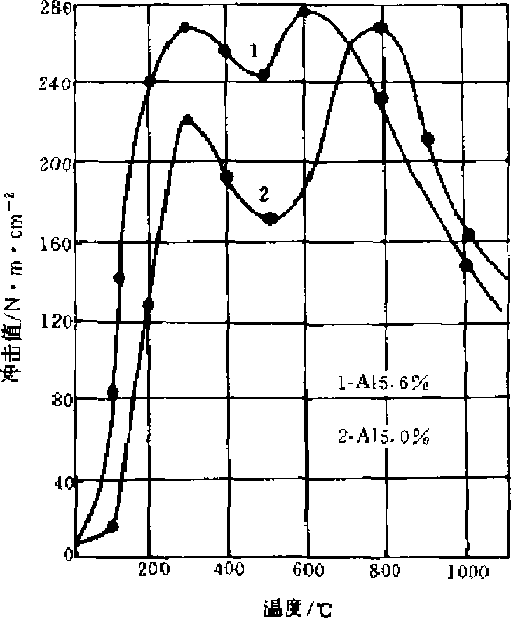

圖 6 - 6 表示 Cr 2 S Ai 5 合金的中擊值與保持溫 度間的關系。從圖中可 知，合金在40Q?600 ℃區域的沖擊值明顯下 降，合金出現脆化傾向_&
產生脆化傾向的嚴重程 度同合金成分和保持時 間的長短有關_。保持時 間越長韌性拫失越大。
由亍鐵鉻鋁系電爐絲存在475℃脆性，所以 該系合金應避免在400 ?500 C區域長期使用_s
